  • 形状 : 板材
  • 用途 : その他,ボルト,ナット,自動盤用

板材 6面フライス ステンレス SUS303(焼鈍材) - 6面フライス

その他寸法はこちらから


ステンレス ー 6面フライスの加工精度 ※ 面粗度3.2S以下

◎ 寸法公差 ー 板厚寸法Tの標準公差(mm)、幅Wと長さLのminレンジ(mm)[左:標準公差 右:minレンジ]
幅/長さ ~150 ~350 ~700 ~1000 ~1200 ~1550
~50 ±0.05 0.02 ±0.05 0.05 ±0.05 0.05 ±0.05 0.05 ±0.05 0.05 ±0.05 0.06
~300     ±0.05 0.05 ±0.05 0.05 ±0.05 0.05 ±0.05 0.05 ±0.05 0.06
~700         ±0.07 0.07 ±0.08 0.08 ±0.09 0.09 ±0.10 0.10
~1000             ±0.10 0.10 ±0.12 0.12 ±0.12 0.12

◎ 直角度
※1 板厚面を基準とした幅面、長さ面の直角度(mm)…… 0.02以下
※2 幅面、長さ面を基準とした板厚面の直角度(mm)

  A5052P・A5083Pは板厚仕上が60以上 の時のみ適用
  A2017Pは板厚仕上が30以上
  A7075Pは板厚仕上が30以上


幅/長さ ~50 ~100 ~150 ~200 ~250
直角度 0.02 0.05 0.08 0.10 0.12


◎ 平行度 ー 板厚Tの平行度(mm)
(長さ)
仕上げ板厚 幅/長さ ~100 ~200 ~300 ~400 ~600 ~800 ~1000 ~1200 ~1550
2.0~7.99 ~150 0.04 0.05 0.06 0.07 0.08 0.08
~350   0.05 0.07 0.09 0.10 0.10
8.0~19.99 ~150 0.04 0.05 0.06 0.07 0.07 0.08 0.08 0.09 0.09
~350   0.05 0.06 0.07 0.08 0.09 0.09 0.10 0.11
~700       0.08 0.10 0.12 0.12 0.13 0.15
~1000           0.13 0.14 0.16 0.20
20.00~39.99 ~150 0.03 0.04 0.05 0.06 0.06 0.07 0.07 0.08 0.08
~350   0.05 0.06 0.07 0.07 0.08 0.08 0.09 0.10
~700       0.09 0.10 0.11 0.12 0.13 0.14
~1000           0.12 0.14 0.15 0.16
40.00~180.00 ~150 0.03 0.04 0.04 0.05 0.05 0.06 0.06 0.07 0.07
~350   0.05 0.05 0.06 0.06 0.07 0.07 0.08 0.09
~700       0.07 0.08 0.09 0.10 0.10 0.11
~1000         0.09 0.10 0.11 0.11 0.12
*上記平行度保証値よりも厳しい寸法公差をご指定の際は、その寸法公差を満たす平行度を保証致します。
     (平行度は、寸法公差のminレンジの値までを保証致します。)

平面度 ー 板厚Tの平面度(mm)
仕上げ板厚 幅/長さ ~100 ~200 ~300 ~400 ~600 ~800 ~1000 ~1200 ~1550
2.0~7.99 ~150 0.02 0.04 0.06 0.07 0.09 0.11
~350   0.05 0.07 0.09 0.11 0.13
8.0~19.99 ~150 0.02 0.04 0.06 0.07 0.08 0.09 0.10 0.11 0.12
~350   0.05 0.07 0.08 0.09 0.10 0.12 0.12 0.12
~700       0.10 0.11 0.12 0.13 0.14 0.16
~1000           0.12 0.14 0.16 0.20
20.00~39.99 ~150 0.015 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10
~350   0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.11
~700       0.08 0.09 0.10 0.11 0.12 0.14
~1000           0.12 0.13 0.14 0.16
40.00~180.00 ~150 0.012 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09
~350   0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10
~700       0.06 0.07 0.08 0.09 0.10 0.11
~1000           0.09 0.10 0.11 0.12
形状 板材
材質 6面フライス >> ステンレス >> SUS303(焼鈍材) - 6面フライス
用途 その他,ボルト,ナット,自動盤用

関連商品

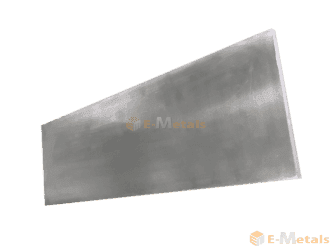

ステンレス  SUS303- 6面フライス

見積対象商品

納期:7日

原産国:日本

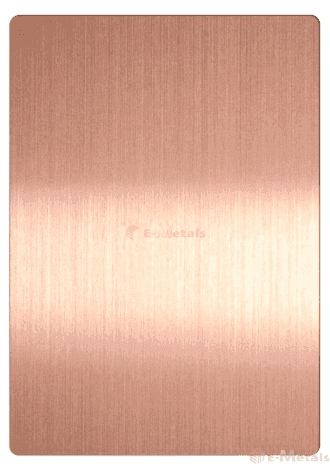

伸銅  ベリリウム銅(25合金) - 6面フライス
