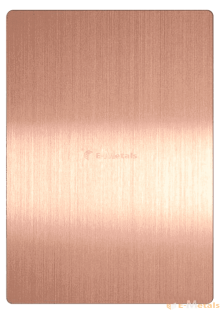

4面フライス 伸銅 C1020 - 4面フライス

4面フライス 伸銅 C1020 - 4面フライス

真鍮 ー 4面フライスの加工精度

◎ 寸法公差

幅/長さ 公差 Minレンジ
長さが700以下 長さが700以上
~100 ±0.05 0.02 0.02
~700 ±0.08 0.04 0.05
~1000 ±0.08   0.10
~1500 ±0.10   0.10
~3047 ±0.30   0.30

< ISO1(基準温度20℃)、JISZ8703(標準温度±2℃)に準拠し、20℃±2℃の温度管理を実施した上での保証公差です >

◎ 直角度 - 長さLを基準とした幅Wの直角度(mm)

幅/長さ ~100 ~200 ~300 ~400 ~500 ~1000 ~1500 ~3048
~40 0.0015 0.03 0.045 0.08 0.1 100につき0.02 0.3
~300 0.0015 0.03 0.045 0.06 0.075 100につき0.02 0.3
~1520       0.06 0.075 100につき0.015 0.15

*500W×500L以下の時は4直角
上記を超えるときは基準面1直角のみ適用



◎ 平行度 〔標準公差適用時(mm)〕

(長さ)

幅/長さ ~300 ~350 ~500 ~540 ~3047
~300 0.03 0.03 0.03 0.03 0.03
~350   0.03 0.04 0.04 0.04
~1520     0.05 0.05 幅100につき0.01

(幅)

幅/長さ ~300 ~350 ~500 ~540 ~3047
~300 0.03 0.03 0.04 0.04 0.05
~350   0.03 0.04 0.04 長さ100につき0.01
~1520     0.05 0.05 長さ100につき0.01



◎ 並行度 〔Minレンジ適用時mm)〕

幅/長さ 長さが700以下 長さが700以上
~100 0.02 0.04
~700 0.04 0.05
~1000   0.05
~1500   0.10
~3047   0.30


その他材料比較
4面フライス 伸銅 C1020 - 4面フライス 対応可能寸法

長さ(L)厚み(t)幅(W) 価格 納期
5~600mm 1~9mm 5~150mm 見積依頼 7日
150~300mm 1~9mm 150~300mm 見積依頼 7日
12~600mm 10~18mm 12~150mm 見積依頼 7日
150~300mm 10~18mm 150~300mm 見積依頼 7日
17~600mm 20~30mm 17~150mm 見積依頼 7日
150~300mm 20~30mm 150~300mm 見積依頼 7日
22~600mm 35~50mm 22~150mm 見積依頼 7日
150~300mm 35~50mm 150~300mm 見積依頼 7日
32~600mm 55~60mm 32~150mm 見積依頼 7日
150~300mm 55~60mm 150~300mm 見積依頼 7日
50~600mm 65~100mm 50~150mm 見積依頼 7日
150~300mm 65~100mm 150~300mm 見積依頼 7日
