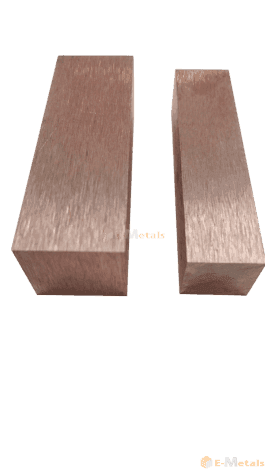

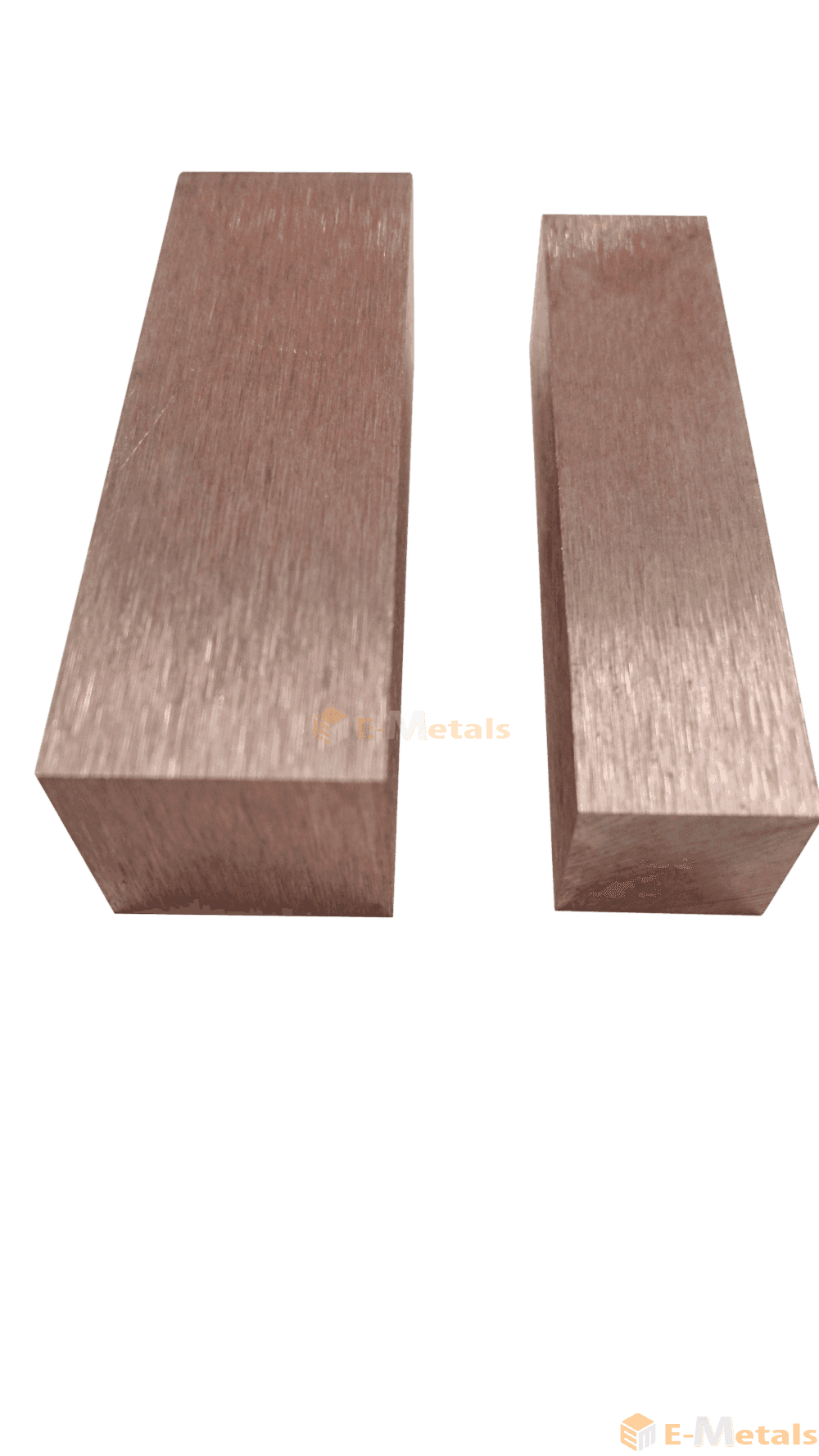

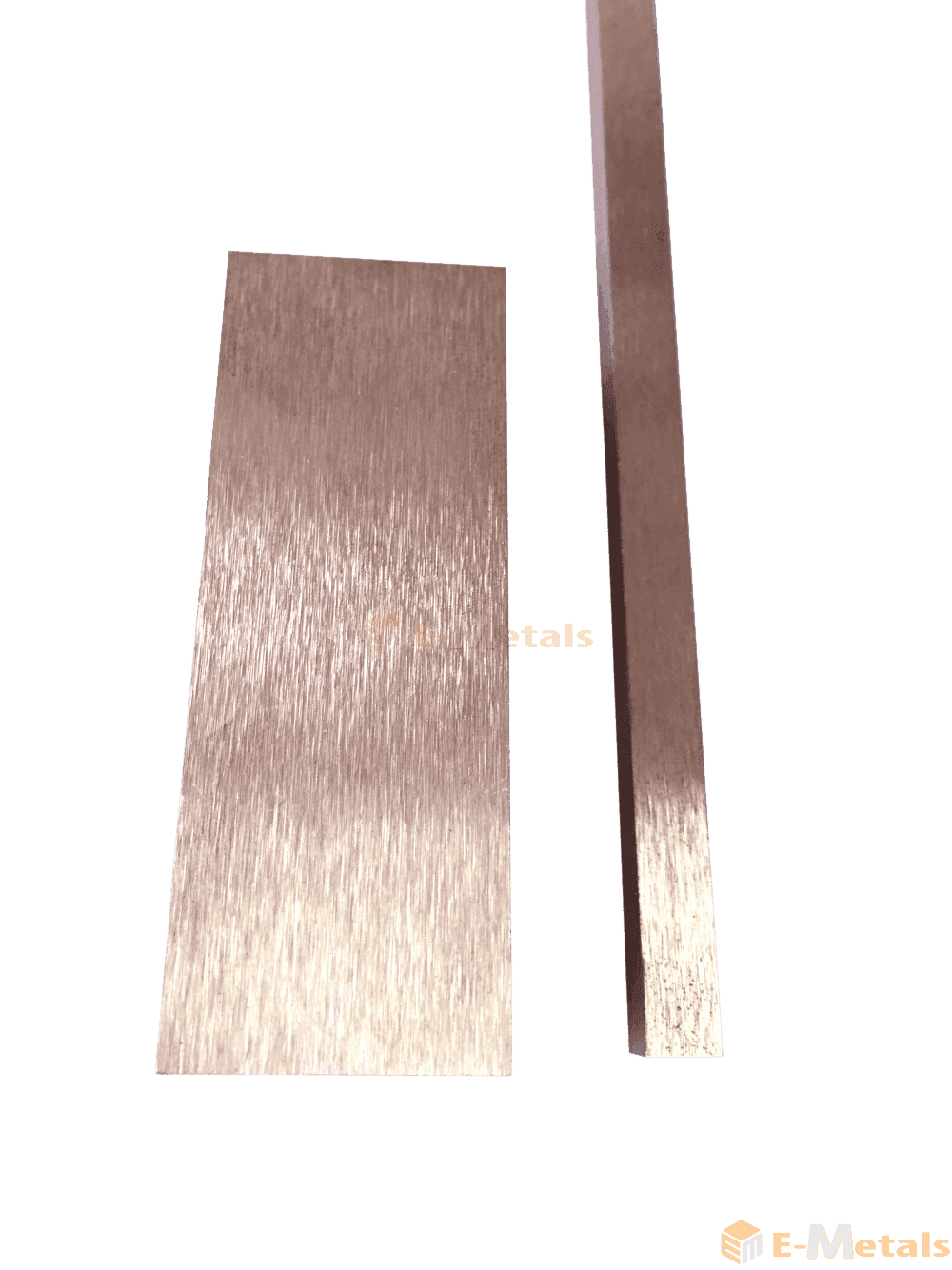

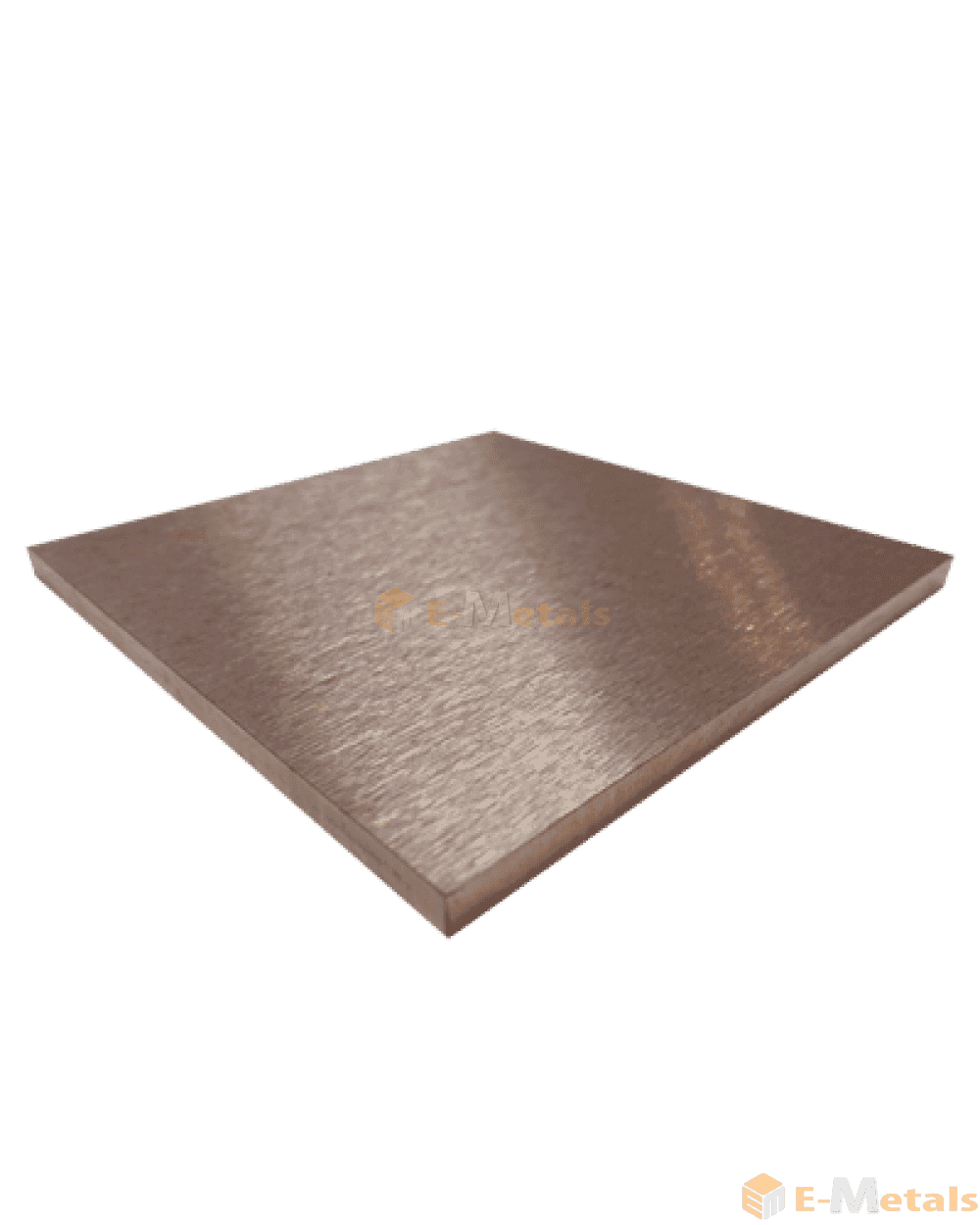

銅タン Cu-W70 板 材
寸切販売画面へ

銅タングステンは、タングステンに銅を配合して粉末冶金法によって製造されます。

高い導電性と銅熱性を有していることから、電極、放電加工によく使われます。



成分/特性:

  • W(%)  70%
  • Cu(%)  barace
  • その他(%) 0.28%



  • 比重 14.0g/cm⊃3;
  • 硬度(HB) 175
  • 導電率(%IACS) 43
特性 成分
その他説明用途Cu W
銅タングステンは、タングステンに銅を融合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極電極錘半導体部品放電加工ネジ30%70%


よく比較される材料 その他材料比較
分類名 特性 用途 その他説明
比重硬度導電率
W80Cu20
購入画面へ
15.15g/cm³22034電極、錘、放電加工、ネジ、銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。
W75Cu25
購入画面へ
14.5g/cm³19538%電極、錘、放電加工、ネジ、銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。
W70Cu30
購入画面へ
14.0g/cm³17543%電極、錘、放電加工、ネジ、銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。
Cu-W70
購入画面へ
14.0g/cm³17543%電極、錘、半導体部品、放電加工、ネジ、銅タングステンは、タングステンに銅を融合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極
W90Cu10
購入画面へ
17.1g/cm³24030%電極、錘、放電加工、ネジ、銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。
分類名 成分
W80Cu20
購入画面へ
W Cu
80%Balance%
W75Cu25
購入画面へ
W Cu
75%Balance%
W70Cu30
購入画面へ
W Cu
70%Balance%
Cu-W70
購入画面へ
W Cu
70%30%
W90Cu10
購入画面へ
W Cu
90%Balance%

純タングステン 箔

見積対象商品 納期:25日

【原産国】CHINA

【用途】その他,真空炉部品,半導体

コンスタンタン - 6J13フープ

見積対象商品 納期:25日

【原産国】CHINA

【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々

【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い(480℃以下)ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。

コバール(Kovar) 板材

見積対象商品 納期:25日

【原産国】CHINA

【用途】硬質ガラスやセラミック等の封着用,ICリードフレーム,高出力通信管部品,トランジスタのリードキャップ等

【商品說明】コバール(Kovar)は、鉄(Fe)に、ニッケル(Ni)、コバルト(Co)を配合した合金である。 コバールは、常温付近では硬質ガラスに近い低熱膨張率を備えており、低温組織が良好で安定しているため、硬質ガラスやセラミック等の封着用として使われいます。 そして、その特性を利用して、ICリードフレーム、高出力通信管部品、トランジスタのリードキャップ等にもよく利用されています。 Kovar合金の化学成分(%): Ni:28.5~29.5%、 Co:16.8~17.8%、 Fe:Bal C≦0.03%、Mn≦0.5%、Si≦0.30%、P≦0.02%、S≦0.02%、Cu≦0.02%、Cr≦0.2%、Mo≦0.2%、 -. 密度: 8.25g/㎤ -. 熱膨張係数: 45.2~51.5 (×10⁻⁷/℃)(20~450℃) -. 熱伝導率: 0.05 (cal/㎝/Sec.℃) -. 電気抵抗率: 50 (uΩ・㎝ at25℃) -. 引張強さ: 55 (㎏/㎜⊃2;) コバール(Kovar)溶接性能: コバール(Kovar)は、ろう付け、溶接、抵抗溶接などの方法で、銅、鋼、ニッケルなどの金属と溶接することができます。合金中のジルコニウムの含有量が0.06%を超えると、プレートのアルゴンアーク溶接の品質に影響を与え、溶接部に亀裂が入ります。 コバール(Kovar)加工性能: コバール(Kovar)の加工性能は、切削性はオーステナイト系ステンレス鋼に似ています。加工の際、低速切削には高速度鋼または超硬合金工具がよく使用されます。 コバール(Kovar)の切削性は良好であり、切削中に冷却材の使用も可能です。 コバール(Kovar)の部品熱処理方法: コバール(Kovar)の熱処理は主に、応力除去焼鈍、中間焼鈍、精製脱気処理、および酸化前処理に分類されます。 1.応力除去焼きなまし  機械加工後の部品の残留応力を除去するために、応力除去焼きなましを行う必要があります。470〜540℃、保度1〜2時間で冷却します。 2.中間焼きなまし  冷間圧延、冷間引抜き、冷間プレスの過程で合金によって引き起こされる加工硬化現象を排除するためには、加工を継続することが求められます。  アーティファクト乾燥水素で750〜900℃に加熱し、アンモニアまたは真空状態で、14分〜1時間保持してから、炉冷、空冷または水焼入れする必要があります。 3.精製および脱気処理  部品形成後、酸化前処理の前に、湿式水素処理が必要であり、処理の前にオイル除去が必要です。  湿った水素の中で、950〜1050℃に加熱し、10〜30分間保持してから、冷却します。 4.予備酸化処理:  湿式水素処理後に、通常、封着前に予備酸化処理を行い、合金の表面均一な厚みになるようにし、  基板にしっかりと結合させてから、溶融ガラスで緻密な酸化膜が形成させるようになります。  部品は、湿った水素で処理されたあとに、約800°Cの空気の中で酸化されます。部品の重量増加は、0.2〜0.4 mg / cm2の範囲であります。  この合金は熱処理での硬化はできません。 コバール(Kovar)の表面熱処理方法: コバール(Kovar)の表面処理は、サンドブラスト、研磨、および酸洗することができます。 部品をガラスで密封した後、溶接を容易にするために、密封中に生成された酸化膜を除去する必要があり、部品を10%塩酸+ 10%硝酸と混合させます。 水溶液中で、約70°Cに加熱し、2〜5分間浸透させます。 この合金は優れた電気めっき特性を備えており、表面に金、銀、ニッケル、クロムなどの金属のめっき処理ができます。 そして、多くの場合、部品間の溶接または熱圧着が容易にできるため、銅、ニッケル、金、錫等でメッキ処理を行うことができます。 高周波電流伝送容量を改善し、接触抵抗を減らして通常のカソード放出特性を確保するには、金メッキまたは銀メッキを行います。 ニッケルまたは金を使用して、デバイスの耐食性を向上させることもできます。

コバール(Kovar) 棒材

¥1,050~ 納期:25日

【原産国】CHINA

【用途】硬質ガラスやセラミック等の封着用,ICリードフレーム,高出力通信管部品,トランジスタのリードキャップ等

【商品說明】コバール(Kovar)は、鉄(Fe)に、ニッケル(Ni)、コバルト(Co)を配合した合金である。 コバールは、常温付近では硬質ガラスに近い低熱膨張率を備えており、低温組織が良好で安定しているため、硬質ガラスやセラミック等の封着用として使われいます。 そして、その特性を利用して、ICリードフレーム、高出力通信管部品、トランジスタのリードキャップ等にもよく利用されています。 Kovar合金の化学成分(%): Ni:28.5~29.5%、 Co:16.8~17.8%、 Fe:Bal C≦0.03%、Mn≦0.5%、Si≦0.30%、P≦0.02%、S≦0.02%、Cu≦0.02%、Cr≦0.2%、Mo≦0.2%、 -. 密度: 8.25g/㎤ -. 熱膨張係数: 45.2~51.5 (×10⁻⁷/℃)(20~450℃) -. 熱伝導率: 0.05 (cal/㎝/Sec.℃) -. 電気抵抗率: 50 (uΩ・㎝ at25℃) -. 引張強さ: 55 (㎏/㎜⊃2;) コバール(Kovar)溶接性能: コバール(Kovar)は、ろう付け、溶接、抵抗溶接などの方法で、銅、鋼、ニッケルなどの金属と溶接することができます。合金中のジルコニウムの含有量が0.06%を超えると、プレートのアルゴンアーク溶接の品質に影響を与え、溶接部に亀裂が入ります。 コバール(Kovar)加工性能: コバール(Kovar)の加工性能は、切削性はオーステナイト系ステンレス鋼に似ています。加工の際、低速切削には高速度鋼または超硬合金工具がよく使用されます。 コバール(Kovar)の切削性は良好であり、切削中に冷却材の使用も可能です。 コバール(Kovar)の部品熱処理方法: コバール(Kovar)の熱処理は主に、応力除去焼鈍、中間焼鈍、精製脱気処理、および酸化前処理に分類されます。 1.応力除去焼きなまし  機械加工後の部品の残留応力を除去するために、応力除去焼きなましを行う必要があります。470〜540℃、保度1〜2時間で冷却します。 2.中間焼きなまし  冷間圧延、冷間引抜き、冷間プレスの過程で合金によって引き起こされる加工硬化現象を排除するためには、加工を継続することが求められます。  アーティファクト乾燥水素で750〜900℃に加熱し、アンモニアまたは真空状態で、14分〜1時間保持してから、炉冷、空冷または水焼入れする必要があります。 3.精製および脱気処理  部品形成後、酸化前処理の前に、湿式水素処理が必要であり、処理の前にオイル除去が必要です。  湿った水素の中で、950〜1050℃に加熱し、10〜30分間保持してから、冷却します。 4.予備酸化処理:  湿式水素処理後に、通常、封着前に予備酸化処理を行い、合金の表面均一な厚みになるようにし、  基板にしっかりと結合させてから、溶融ガラスで緻密な酸化膜が形成させるようになります。  部品は、湿った水素で処理されたあとに、約800°Cの空気の中で酸化されます。部品の重量増加は、0.2〜0.4 mg / cm2の範囲であります。  この合金は熱処理での硬化はできません。 コバール(Kovar)の表面熱処理方法: コバール(Kovar)の表面処理は、サンドブラスト、研磨、および酸洗することができます。 部品をガラスで密封した後、溶接を容易にするために、密封中に生成された酸化膜を除去する必要があり、部品を10%塩酸+ 10%硝酸と混合させます。 水溶液中で、約70°Cに加熱し、2〜5分間浸透させます。 この合金は優れた電気めっき特性を備えており、表面に金、銀、ニッケル、クロムなどの金属のめっき処理ができます。 そして、多くの場合、部品間の溶接または熱圧着が容易にできるため、銅、ニッケル、金、錫等でメッキ処理を行うことができます。 高周波電流伝送容量を改善し、接触抵抗を減らして通常のカソード放出特性を確保するには、金メッキまたは銀メッキを行います。 ニッケルまたは金を使用して、デバイスの耐食性を向上させることもできます。

コンスタンタン - 6J12板材

見積対象商品 納期:25日

【原産国】CHINA

【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々

【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い(480℃以下)ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。

TZM(Ti-Zr-Mo)合金 板材

¥1,550~ 納期:25日

【原産国】CHINA

【用途】その他,真空炉部品,半導体,ノズル,導管,電子管陰極

【商品說明】TZM(Ti-Zr-Mo)合金: 英語名称:TZM-ALLOY (Titnaium-Zirconium-Molybdenum Alloy) 成分: Mo≧99.3% Ti 0.5%、Zr 0.07-0.12、C 0.01-0.04 その他成分: Fe < 0.003%、Mg < 0.002%、Si < 0.002%、Ca < 0.0015%、Cu < 0.001%、C < 0.002%、Al < 0.002%、P < 0.001% -. 密度:10.2g/㎝⊃3; -. 融点:2617℃ -. 沸点:4612℃ 性能: -.  伸び(%) : <20 -.  ヤング率(GPa) : 320 -.  耐力(MPa) : 560-1150 -.  引張強さ(MPa): 685 -.  熱膨張係数(/K-1(20~100℃):  5.3X10-6 -.  熱伝導率(W/m-K) : 126 -.  低効率(Ω-m): (5.3-5.5)×10-8 TZM合金は高融点、高い強度等の特性を有しており、 性能面において純モリブデンより性能面で優れております。 TZM合金は、そのすぐれている性能から多くの領域において使用されています。 特に宇宙航空産業のノズル、導管等に良く利用されています。 そして、電子電機工業分野でも幅広く利用されています。 例えば、電子管陰極、半導体薄膜集積回路等々。

コンスタンタン - 6J12丸棒

見積対象商品 納期:25日

【原産国】CHINA

【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々

【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い(480℃以下)ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。

W75Cu25 板材

¥800~ 納期:25日

【原産国】CHINA

【用途】電極,錘,放電加工

【商品說明】銅タングステンは、タングステンに銅を配合して粉末冶金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工によく使われます。   成分/特性: W(%)  75% Cu(%)  barace その他(%) 0.25%   比重 14.5g/cm⊃3; 硬度(HB) 195 導電率(%IACS) 38

コンスタンタン - 6J23板材

見積対象商品 納期:25日

【原産国】CHINA

【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々

【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い(480℃以下)ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。

W92.5% - WNiFe 棒材

¥825~ 納期:20日

【原産国】CHINA

【用途】遮蔽材,ダーツ,錘,ネジ

【商品說明】高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末冶金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によって、WNiFeとWNiCuなどあります。 遮蔽材、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。   ◎ 材質(%)    :  W92.5% ◎ Ni            : 5.4 ◎ Fe            : 2.1 ◎ 密度(g/cc)        :  17.60 ◎ 硬度(HRC)        : 28 ◎ 弾性率(x106 psi)  : 48 ◎ 高張力(ksi)         : 100



銅タングステン板材

イーメタルズで取扱っている銅タングステンは、高い融点を持つタングステンに銅を混ぜて作られる合金です。
タングステンは耐高温に優れており、強度も非常に高い材料であり、そこに銅を加えることで良好な導電性と純タングステンと違って優れた機械加工性の向上も実現できます。
銅タングステンは、タングステンと銅のそれぞれの優れた特性をいかして作られいる合金であり、放電加工用の電極としてもっともよくつかわれています。
放電加工用としては、銅などと比べて電極としての消耗が少なく、加工精度もとても高い特徴があります。

銅タングステン板材の在庫販売こちら

銅タングステン丸棒

イーメタルズで取扱っている銅タングステンには、様々なグレードの銅タングステンがあります。例えば、
タングステン70%に30%の銅を配合して作る、W-Cu30合金。
タングステン75%に25%の銅を配合して作る、W-Cu25合金。
タングステン80%に20%の銅を配合して作る、W-Cu20合金。
タングステン90%に10%の銅を配合して作る、W-Cu10合金。
等々があります。
そのほかの特殊材質についてもお気軽にお問い合わせください。

銅タングステン丸棒の在庫販売はこちら
