- カテゴリ ： インバー > 板材 > インバー(Invar36)
- 用途 : 磁性材料,バイメタル材料,測定器用治具,天体望遠鏡部品,光学機器,CFRP用金型,アンテナ部品,FPDシールドフレーム,高精度印刷フレーム,半導体検査治具,半導体加工治具等

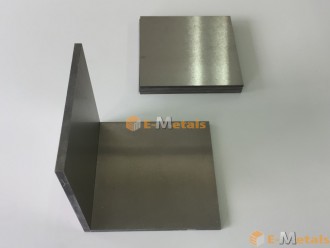

インバー(Invar36) 板 材
インバー(invar)は、常温付近で熱膨張率が小さい合金で、鉄に36 %のニッケルを加えた合金である。
微量成分として0.7 %ほどのマンガンおよび0.2 %未満の炭素が含まれています。
用途として、Invar36は、低膨張材料として広く使用されています。特に、サイズや形状が薄くなることによる熱膨張を避ける必要がある高精度、高精度の機械によく利用されています。
インバー(Invar36)の成分（%）：
Ni 35～37%、Fe Bal
C≦0.05%、 Si≦0.3%、 Mn≦0.6%、 P≦0.015%、 S≦0.015%、 Cr≦0.25%
インバー(Invar36)の物理特性：
熱伝導率(W/m-K)：10.4 (20℃)
熱膨張係数(×10⁻⁷/℃)：15 (20～100℃)
電気抵抗(uΩ・㎝)：78 (20℃)
密度：8.0g/㎝⊃3;
融点：1426℃
インバー(Invar36)の低温靭性：
オーステナイト組織であるため、衝撃値に変化はなく、室温および低温で十分な靭性を有しています。
インバー(Invar36)の加工性：
常温では、柔らかく、伸縮性があり、加工性は良好です。
インバー(Invar36)の耐腐食性：
ステンレス鋼には耐食性が向上されるCrが含まれていないため、錆びやすいので注意が必要です。
インバー(Invar36)の用途：
バイメタル材料、磁性材料、測定器用治具、天体望遠鏡部品、光学機器、CFRP用金型、
アンテナ部品、FPDシールドフレーム、高精度印刷フレーム、半導体検査治具、半導体加工治具等に使われています。
関連商品
W90% - WNiCu 棒材
¥800～ 納期：20日
W70Cu30 棒材
¥1,450～ 納期：5日
コンスタンタン - 6J13板材
見積対象商品 納期：25日
W90% - WNiFe 板材
¥1,150～ 納期：20日
W97% - WNiFe 棒材
¥875～ 納期：20日
コンスタンタン - 6J23板材
見積対象商品 納期：25日
コンスタンタン - 6J12フープ
見積対象商品 納期：25日
TZM(Ti-Zr-Mo)合金 板材
¥1,550～ 納期：25日
コンスタンタン - 6J13丸棒
見積対象商品 納期：25日
インバー(Invar36) 棒材
¥600～ 納期：25日
| 分類名 | 特性 | 用途 | その他説明 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 比重 | 硬度 | 抗折率 | 膨張係数 | 熱伝導率 | ヤング率 | 磁性 | 融点 | 沸点 | 引張強さ | 伸び | 耐力 | 電気抵抗(uΩ・m) | 温度係数(a×10⁻⁶℃) | 使用温度(℃) | 引張強さ(MPa) | 伸び(%) | 融点(℃) | 密度(g/㎝³) | 導電率 | |||
|
純モリブデン 購入画面へ |
10.3g/cm³ | 220HV | 53.4 | 4.8 | 138W/mK | 3.29Gpa | 有 | - | - | - | - | - | - | - | - | - | - | - | - | - | モリブデンは、電極部品、真空部品、ヒーター等によく使われています。、 | |
|
純タングステン 購入画面へ |
19.3g/cm³ | 450HV | 53.4 | 4.2×10-6/℃ | 173W/mK | 410Gpa | 有 | 3420℃ | 5555℃ | - | - | - | - | - | - | - | - | - | - | - | 半導体部品、真空炉部品、 | タングステンは、金属のなかでは融点が最も高く、金属としては比較的大きな電気抵抗を持っています。 |
|
TZM(Ti-Zr-Mo)合金 購入画面へ |
10.2g/cm³ | 450HV | 53.4 | 5.3×10-6/℃ | 126W/mK | 320Gpa | 有 | 2617℃ | 4612℃ | 685Mpa | 20% | 560-1150Mpa | - | - | - | - | - | - | - | - | 真空炉部品、半導体、ノズル、導管、電子管陰極、 | TZM合金は高融点、高い強度等の特性を有しており、性能面において純モリブデンより性能面で優れております。 TZM合金は、そのすぐれている性能から多くの領域において使用されています。特に宇宙航空産業のノズル、導管等に良く利用されています。そして、電子電機工業分野でも幅広く利用されています。例えば、電子管陰極、半導体薄膜集積回路等です。 |
|
コンスタンタン - 6J40丸棒 購入画面へ |
8.9g/cm³ | 450HV | 53.4 | 5.3×10-6/℃ | 126W/mK | 320Gpa | 有 | 2617℃ | 4612℃ | 390-450Mpa | 12-32% | 560-1150Mpa | 0.48±0.03 | 0～+40 | 0～400 | 390-450 | 12-32 | 1,300 | 8.9 | - | 、 | |
|
炭化タングステン(WC) - Co≦0.5% 購入画面へ |
15.5g/cm³ | 1000-1500HV | 53.4 | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 有 | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 390-450Mpa | 12-32% | 560-1150Mpa | 0.48±0.03 | 0～+40 | 0～400 | 390-450 | 12-32 | 1,300 | 8.9 | 522 | スパッタリングターゲット、磁気記憶ターゲット、ディスクターゲット、電子制御部品ターゲット、高温耐蝕耐摩材、 | 炭化タングステン（WC）は、スパッタリングターゲット材として需要が高く、寸法公差、平面度、純度及びその他不純物等への需要が非常に厳しいです。 そして、面粗度、抵抗値、結晶組織の均一性等厳しく求められます。 |
|
コンスタンタン - 6J22丸棒 購入画面へ |
8.1g/cm³ | 1000-1500HV | 53.4 | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 有 | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 850-1200Mpa | 5-18% | 560-1150Mpa | 1.33±0.07 | -20～+20 | -50～300 | 850-1200 | 5-18 | 1,420 | 8.1 | 522 | 、 | |
|
W95% - WNiCu 購入画面へ |
18.2g/cm³ | 29HRC | 53.4 | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 有 | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 892.7-922.1Mpa | 36-45% | 560-1150Mpa | 1.33±0.07 | -20～+20 | -50～300 | 850-1200 | 5-18 | 1,420 | 8.1 | 522 | 遮蔽材、ダーツ、錘、ネジ、 | 高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末治金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によってWNiFeとWNiCuなどがあります。 遮蔽性、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 |
|
コンスタンタン - 6J22板材 購入画面へ |
8.1g/cm³ | 29HRC | 53.4 | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 有 | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 850-1200Mpa | 5-18% | 560-1150Mpa | 1.33±0.07 | -20～+20 | -50～300 | 850-1200 | 5-18 | 1,420 | 8.1 | 522 | 、 | |
|
W70Cu30 購入画面へ |
14.0g/cm³ | 175 | 53.4 | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 有 | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 850-1200Mpa | 5-18% | 560-1150Mpa | 1.33±0.07 | -20～+20 | -50～300 | 850-1200 | 5-18 | 1,420 | 8.1 | 43% | 電極、錘、放電加工、ネジ、 | 銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。 |
|
コンスタンタン - 6J20丸棒 購入画面へ |
8.4g/cm³ | 175 | 53.4 | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 有 | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 670-740Mpa | 15-30% | 560-1150Mpa | 1.05±0.05 | 0～+70 | 0～500 | 670～740 | 15-30 | 1,400 | 8.4 | 43% | 、 | |
| 分類名 | 成分 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
純モリブデン 購入画面へ |
Mo | Al | Fe | Ca | Mg | Ni | Si | C | N | O | - |
| 99.95% | 0.002% | 0.003% | 0.001% | 0.002% | 0.002% | 0.003% | 0.002% | 0.002% | 0.003% | - | |
|
純タングステン 購入画面へ |
W | Al | Fe | Ca | Mg | Ni | Si | C | N | O | Mo |
| 99.95% | 0.002% | 0.005% | 0.005% | 0.003% | 0.003% | 0.005% | 0.008% | 0.005% | 0.005% | 0.01% | |
|
TZM(Ti-Zr-Mo)合金 購入画面へ |
Mo | Ti | Zr | C | Fe | Mg | Si | Ca | Al | P | Cu |
| 99.3% | 0.5% | 0.07-0.12% | 0.01-0.04% | 0.003% | 0.002% | 0.002% | 0.0015% | 0.002% | 0.001% | 0.001% | |
|
コンスタンタン - 6J40丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | - | - | - | - | |
| 1.0-2.0% | -% | 39-41% | -% | -% | Bal.% | -% | - | - | - | - | |
|
コンスタンタン - 6J22丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | Fe | - | - | - | - |
| 0.50-1.50% | ≦0.20% | Bal.% | 19.0-21.5% | 2.7-3.2% | -% | 2.0-3.0% | - | - | - | - | |
|
W95% - WNiCu 購入画面へ |
W | Ni | Cu | - | - | - | - | - | - | - | - |
| 95% | 3.6% | 1.4% | - | - | - | - | - | - | - | - | |
|
コンスタンタン - 6J22板材 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | Fe | - | - | - | - |
| 0.50-1.50% | ≦0.20% | Bal.% | 19.0-21.5% | 2.7-3.2% | -% | 2.0-3.0% | - | - | - | - | |
|
W70Cu30 購入画面へ |
W | Cu | - | - | - | - | - | - | - | - | - |
| 70% | Balance% | - | - | - | - | - | - | - | - | - | |
|
コンスタンタン - 6J20丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | Fe | - | - | - | - |
| ≦0.70% | 0.40-1.30% | Bal.% | 20-23% | ≦0.30% | -% | ＜1.5% | - | - | - | - | |
インバー(Invar36) 板 材対応可能寸法
| 長さ(L) | 厚み(t) | 幅(W) | 価格 | 納期 |
|---|---|---|---|---|
| 10~200mm | 0.1~1mm | 10~200mm | ¥ 400~ | 25日 |
| 10~300mm | 2~5mm | 10~300mm | ¥ 500~ | 25日 |
| 10~500mm | 6~10mm | 10~300mm | ¥ 500~ | 25日 |
| 10~1,000mm | 11~100mm | 10~300mm | ¥ 1,200~ | 25日 |
