- カテゴリ ： TZM合金 > 棒材 > TZM(Ti-Zr-Mo)合金
- 用途 : その他,真空炉部品,半導体,ノズル,導管,電子管陰極

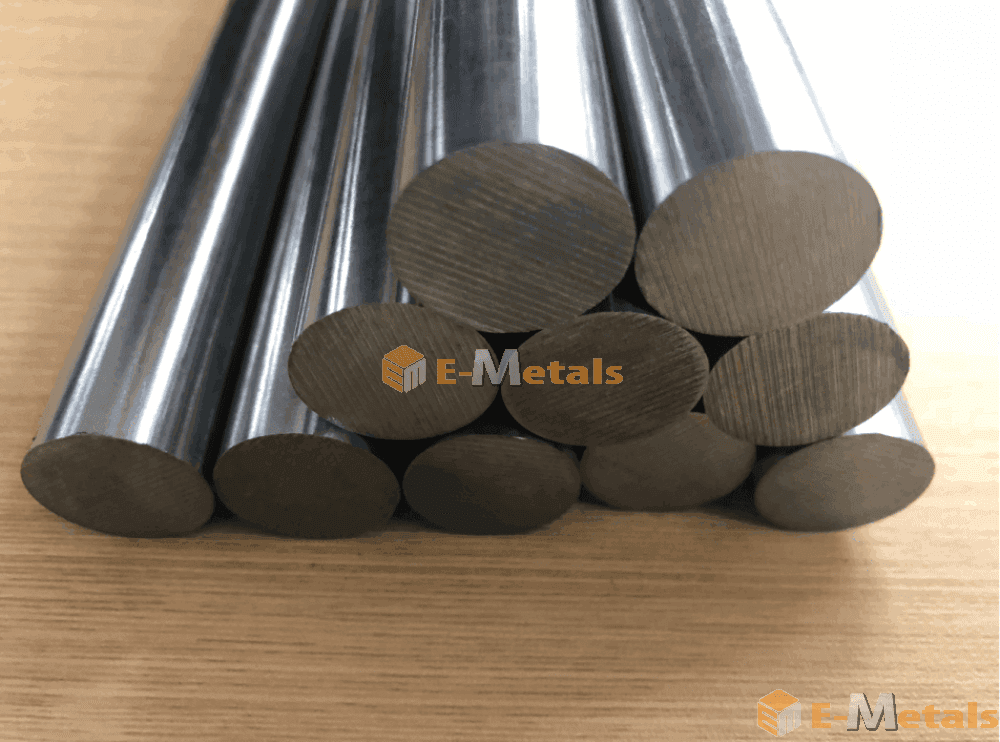

TZM合金 TZM(Ti-Zr-Mo)合金 棒 材
TZM(Ti-Zr-Mo)合金：
英語名称：TZM-ALLOY (Titnaium-Zirconium-Molybdenum Alloy)
成分：
Mo≧99.3%
Ti 0.5%、Zr 0.07-0.12、C 0.01-0.04
その他成分：
Fe ＜ 0.003%、Mg ＜ 0.002%、Si ＜ 0.002%、Ca ＜ 0.0015%、Cu ＜ 0.001%、C ＜ 0.002%、Al ＜ 0.002%、P ＜ 0.001%
-. 密度：10.2g/㎝⊃3;
-. 融点：2617℃
-. 沸点：4612℃
性能：
-. 伸び(%) ： ＜20
-. ヤング率(GPa) ： 320
-. 耐力(MPa) ： 560-1150
-. 引張強さ(MPa)： 685
-. 熱膨張係数(/K-1(20~100℃)： 5.3X10-6
-. 熱伝導率(W/m-K) ： 126
-. 低効率(Ω-m)： (5.3-5.5)×10-8
TZM合金は高融点、高い強度等の特性を有しており、
性能面において純モリブデンより性能面で優れております。
TZM合金は、そのすぐれている性能から多くの領域において使用されています。
特に宇宙航空産業のノズル、導管等に良く利用されています。
そして、電子電機工業分野でも幅広く利用されています。
例えば、電子管陰極、半導体薄膜集積回路等々。
| 特性 | 成分 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ヤング率 | 引張強さ | 伸び | 耐力 | 熱伝導率 | 比重 | 沸点 | 膨張係数 | 融点 | Al | C | Ca | Cu | Fe | Mg | Mo | P | Si | Ti | Zr |
| 320Gpa | 685Mpa | 20% | 560-1150Mpa | 126W/mK | 10.2g/cm³ | 4612℃ | 5.3×10-6/℃ | 2617℃ | 0.002% | 0.01-0.04% | 0.0015% | 0.001% | 0.003% | 0.002% | 99.3% | 0.001% | 0.002% | 0.5% | 0.07-0.12% |
関連商品
| 分類名 | 特性 | 用途 | その他説明 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 比重 | 引張強さ | 伸び | 耐力 | 膨張係数 | 熱伝導率 | ヤング率 | 融点 | 沸点 | 硬度 | 抗折率 | 磁性 | 電気抵抗(uΩ・m) | 温度係数(a×10⁻⁶℃) | 使用温度(℃) | 引張強さ(MPa) | 伸び(%) | 融点(℃) | 密度(g/㎝³) | 導電率 | 使用温度 | |||
|
TZM(Ti-Zr-Mo)合金 購入画面へ |
10.2g/cm³ | 685Mpa | 20% | 560-1150Mpa | 5.3×10-6/℃ | 126W/mK | 320Gpa | 2617℃ | 4612℃ | - | - | - | - | - | - | - | - | - | - | - | - | 真空炉部品、半導体、ノズル、導管、電子管陰極、 | TZM合金は高融点、高い強度等の特性を有しており、性能面において純モリブデンより性能面で優れております。 TZM合金は、そのすぐれている性能から多くの領域において使用されています。特に宇宙航空産業のノズル、導管等に良く利用されています。そして、電子電機工業分野でも幅広く利用されています。例えば、電子管陰極、半導体薄膜集積回路等です。 |
|
純モリブデン 購入画面へ |
10.3g/cm³ | 685Mpa | 20% | 560-1150Mpa | 4.8 | 138W/mK | 3.29Gpa | 2617℃ | 4612℃ | 220HV | 53.4 | 有 | - | - | - | - | - | - | - | - | - | モリブデンは、電極部品、真空部品、ヒーター等によく使われています。、 | |
|
純タングステン 購入画面へ |
19.3g/cm³ | 685Mpa | 20% | 560-1150Mpa | 4.2×10-6/℃ | 173W/mK | 410Gpa | 3420℃ | 5555℃ | 450HV | 53.4 | 有 | - | - | - | - | - | - | - | - | - | 半導体部品、真空炉部品、 | タングステンは、金属のなかでは融点が最も高く、金属としては比較的大きな電気抵抗を持っています。 |
|
TZM(Ti-Zr-Mo)合金 購入画面へ |
10.2g/cm³ | 685Mpa | 20% | 560-1150Mpa | 5.3×10-6/℃ | 126W/mK | 320Gpa | 2617℃ | 4612℃ | 450HV | 53.4 | 有 | - | - | - | - | - | - | - | - | - | 真空炉部品、半導体、ノズル、導管、電子管陰極、 | TZM合金は高融点、高い強度等の特性を有しており、性能面において純モリブデンより性能面で優れております。 TZM合金は、そのすぐれている性能から多くの領域において使用されています。特に宇宙航空産業のノズル、導管等に良く利用されています。そして、電子電機工業分野でも幅広く利用されています。例えば、電子管陰極、半導体薄膜集積回路等です。 |
|
コンスタンタン - 6J40丸棒 購入画面へ |
8.9g/cm³ | 390-450Mpa | 12-32% | 560-1150Mpa | 5.3×10-6/℃ | 126W/mK | 320Gpa | 2617℃ | 4612℃ | 450HV | 53.4 | 有 | 0.48±0.03 | 0～+40 | 0～400 | 390-450 | 12-32 | 1,300 | 8.9 | - | - | 、 | |
|
炭化タングステン(WC) - Co≦0.5% 購入画面へ |
15.5g/cm³ | 390-450Mpa | 12-32% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 1000-1500HV | 53.4 | 有 | 0.48±0.03 | 0～+40 | 0～400 | 390-450 | 12-32 | 1,300 | 8.9 | 522 | - | スパッタリングターゲット、磁気記憶ターゲット、ディスクターゲット、電子制御部品ターゲット、高温耐蝕耐摩材、 | 炭化タングステン（WC）は、スパッタリングターゲット材として需要が高く、寸法公差、平面度、純度及びその他不純物等への需要が非常に厳しいです。 そして、面粗度、抵抗値、結晶組織の均一性等厳しく求められます。 |
|
コンスタンタン - 6J22丸棒 購入画面へ |
8.1g/cm³ | 850-1200Mpa | 5-18% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 1000-1500HV | 53.4 | 有 | 1.33±0.07 | -20～+20 | -50～300 | 850-1200 | 5-18 | 1,420 | 8.1 | 522 | - | 、 | |
|
W75Cu25 購入画面へ |
14.5g/cm³ | 850-1200Mpa | 5-18% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 195 | 53.4 | 有 | 1.33±0.07 | -20～+20 | -50～300 | 850-1200 | 5-18 | 1,420 | 8.1 | 38% | - | 電極、錘、放電加工、ネジ、 | 銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。 |
|
W90% - WNiFe 購入画面へ |
17.1g/cm³ | 892.7-922.1Mpa | 36-45% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 28HRC | 53.4 | 有 | 1.33±0.07 | -20～+20 | -50～300 | 850-1200 | 5-18 | 1,420 | 8.1 | 38% | - | 遮蔽性、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等、 | 高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末治金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によってWNiFeとWNiCuなどがあります。 遮蔽性、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 |
|
コンスタンタン - 6J13丸棒 購入画面へ |
8.4g/cm³ | 480-550Mpa | 11-32% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 28HRC | 53.4 | 有 | 0.44±0.04 | -30～+20 | -50～300 | 480-550 | 11-32 | 970 | 8.4 | 38% | 5-45 | 、 | |
|
W95% - WNiCu 購入画面へ |
18.2g/cm³ | 892.7-922.1Mpa | 36-45% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 29HRC | 53.4 | 有 | 0.44±0.04 | -30～+20 | -50～300 | 480-550 | 11-32 | 970 | 8.4 | 38% | 5-45 | 遮蔽材、ダーツ、錘、ネジ、 | 高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末治金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によってWNiFeとWNiCuなどがあります。 遮蔽性、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 |
| 分類名 | 成分 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
TZM(Ti-Zr-Mo)合金 購入画面へ |
Mo | Ti | Zr | C | Fe | Mg | Si | Ca | Al | P | Cu |
| 99.3% | 0.5% | 0.07-0.12% | 0.01-0.04% | 0.003% | 0.002% | 0.002% | 0.0015% | 0.002% | 0.001% | 0.001% | |
|
純モリブデン 購入画面へ |
Mo | Al | Fe | Ca | Mg | Ni | Si | C | N | O | - |
| 99.95% | 0.002% | 0.003% | 0.001% | 0.002% | 0.002% | 0.003% | 0.002% | 0.002% | 0.003% | - | |
|
純タングステン 購入画面へ |
W | Al | Fe | Ca | Mg | Ni | Si | C | N | O | Mo |
| 99.95% | 0.002% | 0.005% | 0.005% | 0.003% | 0.003% | 0.005% | 0.008% | 0.005% | 0.005% | 0.01% | |
|
TZM(Ti-Zr-Mo)合金 購入画面へ |
Mo | Ti | Zr | C | Fe | Mg | Si | Ca | Al | P | Cu |
| 99.3% | 0.5% | 0.07-0.12% | 0.01-0.04% | 0.003% | 0.002% | 0.002% | 0.0015% | 0.002% | 0.001% | 0.001% | |
|
コンスタンタン - 6J40丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | - | - | - | - | |
| 1.0-2.0% | -% | 39-41% | -% | -% | Bal.% | -% | - | - | - | - | |
|
コンスタンタン - 6J22丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | Fe | - | - | - | - |
| 0.50-1.50% | ≦0.20% | Bal.% | 19.0-21.5% | 2.7-3.2% | -% | 2.0-3.0% | - | - | - | - | |
|
W75Cu25 購入画面へ |
W | Cu | - | - | - | - | - | - | - | - | - |
| 75% | Balance% | - | - | - | - | - | - | - | - | - | |
|
W90% - WNiFe 購入画面へ |
W | Ni | Fe | - | - | - | - | - | - | - | - |
| 90% | 7.0% | 3.0% | - | - | - | - | - | - | - | - | |
|
コンスタンタン - 6J13丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | Fe | - | - | - | - |
| 11-13% | -% | 2.0-5.0% | -% | -% | Bal.% | -% | - | - | - | - | |
|
W95% - WNiCu 購入画面へ |
W | Ni | Cu | - | - | - | - | - | - | - | - |
| 95% | 3.6% | 1.4% | - | - | - | - | - | - | - | - | |
TZM合金 TZM(Ti-Zr-Mo)合金 棒 材 対応可能寸法
| 直径(D) | 長さ(L) | 価格 | 納期 |
|---|---|---|---|
| 5~10mm | 50~1,000mm | ¥ 1,100~ | 25日 |
| 11~19mm | 50~1,000mm | ¥ 1,400~ | 25日 |
| 20~60mm | 50~1,000mm | ¥ 2,967~ | 25日 |
関連商品
コンスタンタン - 6J20板材
見積対象商品 納期：25日
【原産国】CHINA
【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々
【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い（480℃以下）ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。
W97% - WNiFe 棒材
¥875～ 納期：20日
【原産国】CHINA
【用途】遮蔽材,ダーツ,錘,ネジ
【商品說明】高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末冶金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によって、WNiFeとWNiCuなどあります。 遮蔽材、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 ◎ 材質(%) ： W97% ◎ Ni ： 2.0 ◎ Fe ： 1.0 ◎ 密度(g/cc) ： 18.6 ◎ 硬度(HRC) ： 30 ◎ 弾性率(x106 psi) ： 52 ◎ 高張力(ksi) ： 110
純タングステン 板材
¥1,000～ 納期：25日
【原産国】CHINA
【用途】真空炉部品,遮蔽材,半導体
【商品說明】用途：半導体部品、真空炉部品等様々 タングステンは、金属の中では融点が最も高く、金属としては比較的大きな電気抵抗を持っています。 融点 ： 3420℃ 沸点 ： 5555℃ 比重 ：19.3g/c㎥; 熱伝導率 ： 173W/m・K RT 高い電気抵抗率 ： 5.5×10⁻⁸Ωm 低熱膨張率 ： 4.2×10⁻⁶m/m・K ヤング率 ：410 GPa 成分： W≧99.95、Al＜0.002、Fe＜0.005、Ca＜0.005、Mg＜0.003、Ni＜0.003、Si＜0.005 C＜0.008、N＜0.005、O＜0.005、Mo＜0.01
W90Cu10 棒材
¥1,025～ 納期：15日
【原産国】CHINA
【用途】電極,錘,放電加工,ネジ
【商品說明】銅タングステンは、タングステンに銅を配合して粉末冶金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工によく使われます。 成分/特性： W(%) 90% Cu(%) barace その他(%) 0.18% 比重 17.1g/cm⊃3; 硬度(HB) 240 導電率(%IACS) 30
W92.5% - WNiFe 棒材
¥825～ 納期：20日
【原産国】CHINA
【用途】遮蔽材,ダーツ,錘,ネジ
【商品說明】高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末冶金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によって、WNiFeとWNiCuなどあります。 遮蔽材、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 ◎ 材質(%) ： W92.5% ◎ Ni ： 5.4 ◎ Fe ： 2.1 ◎ 密度(g/cc) ： 17.60 ◎ 硬度(HRC) ： 28 ◎ 弾性率(x106 psi) ： 48 ◎ 高張力(ksi) ： 100
コンスタンタン - 6J22丸棒
見積対象商品 納期：25日
【原産国】CHINA
【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々
【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い（480℃以下）ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。
W92.5% - WNiCu 板材
¥1,175～ 納期：20日
【原産国】CHINA
【用途】遮蔽材
【商品說明】高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末冶金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によって、WNiFeとWNiCuなどあります。 遮蔽材、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 ◎ 材質(%) ： W92.5% ◎ Ni ： 5.4 ◎ Cu ： 2.1 ◎ 密度(g/cc) ： 17.60 ◎ 硬度(HRC) ： 28 ◎ 弾性率(x106 psi) ： 48 ◎ 高張力(ksi) ： 100
コンスタンタン - 6J12フープ
見積対象商品 納期：25日
【原産国】CHINA
【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々
【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い（480℃以下）ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。
W92.5% - WNiCu 棒材
¥825～ 納期：20日
【原産国】CHINA
【用途】遮蔽材,ダーツ,錘,ネジ
【商品說明】高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末冶金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によって、WNiFeとWNiCuなどあります。 遮蔽材、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 ◎ 材質(%) ： W92.5% ◎ Ni ： 5.4 ◎ Cu ： 2.1 ◎ 密度(g/cc) ： 17.60 ◎ 硬度(HRC) ： 28 ◎ 弾性率(x106 psi) ： 48 ◎ 高張力(ksi) ： 100
TZM合金は、モリブデンをベースにジルコニウム、チタン及びカーボンを少量加えて作られる合金です。
ジルコニウム、チタン、カーボンを入れることによって、合金の再結晶温度を大幅に上昇させ、材料の性質を大幅に改善できます。
実験では、モリブデンは1201℃ぐらいで引張強さが下がっていくのに対して、
TZM合金の引張強さ変わらずそのままの強さを維持されると同時に、強度の工場も確認できています。
このようにTZM合金は、その材質の特性向上によって用途もより広く使われています。
TZM合金は、耐高温材料として、高温での優れた機械特性を有しています。
一方で、耐酸化性には劣っているため、高温では自らを守るため耐酸化層を作り、高温では寿命が短いともいわれています。
この弱点を克服するため、表面にコーティングを施したりして利用されています。
TZM合金は、良好な曲げ性能に対する抵抗性を有しています。
それは高温ではより優れた効果を発揮しているため、耐高温用途として広く使われています。
イーメタルズでは、TZM合金の板材、丸棒だけではなく、特殊形状の加工も行っていますので、お問い合わせください。
