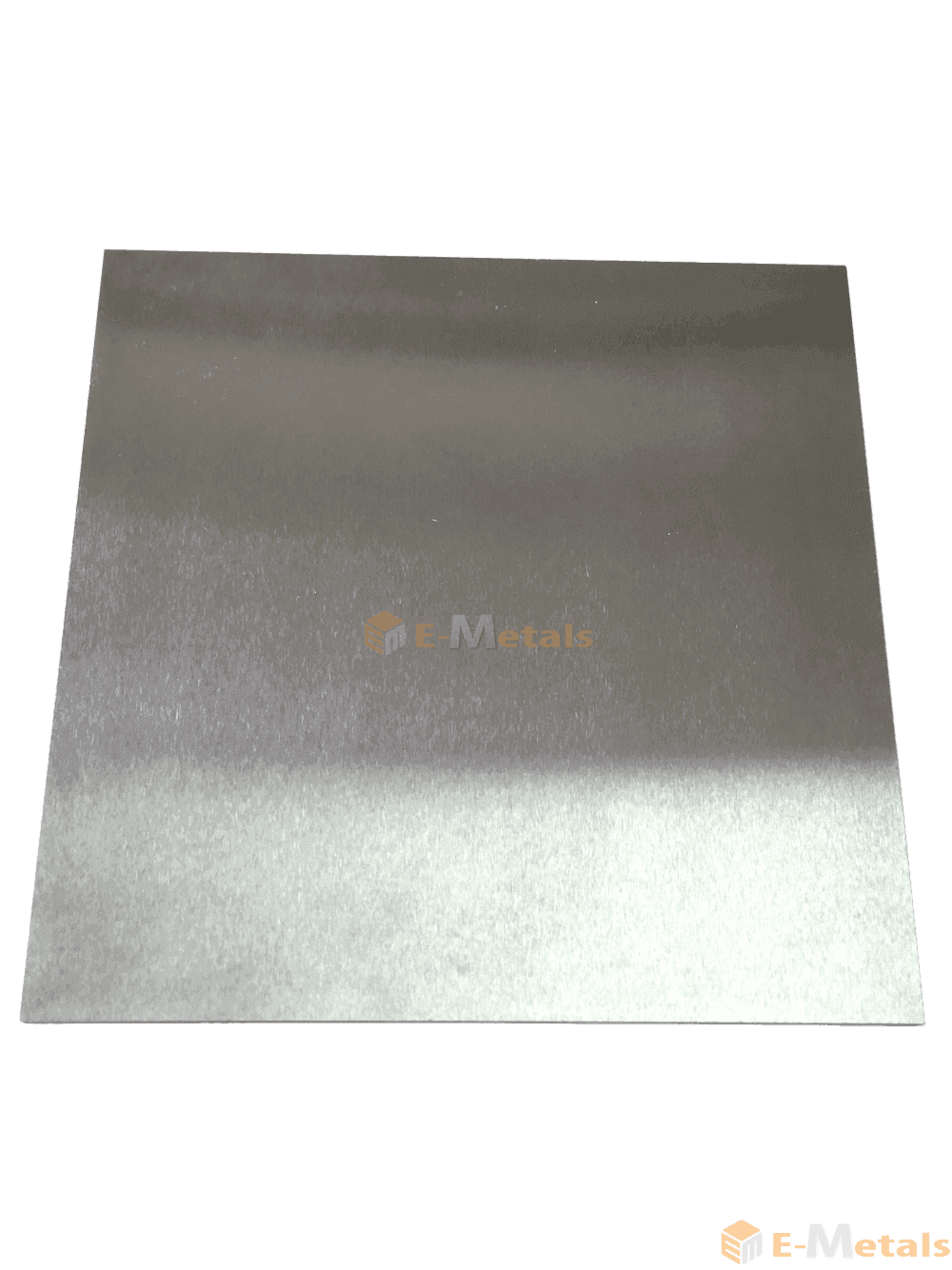

TZM合金 TZM(Ti-Zr-Mo)合金 板 材
TZM(Ti-Zr-Mo)合金:
英語名称:TZM-ALLOY (Titnaium-Zirconium-Molybdenum Alloy)
成分:
Mo≧99.3%
Ti 0.5%、Zr 0.07-0.12、C 0.01-0.04
その他成分:
Fe < 0.003%、Mg < 0.002%、Si < 0.002%、Ca < 0.0015%、Cu < 0.001%、C < 0.002%、Al < 0.002%、P < 0.001%
-. 密度:10.2g/㎝⊃3;
-. 融点:2617℃
-. 沸点:4612℃
性能:
-. 伸び(%) : <20
-. ヤング率(GPa) : 320
-. 耐力(MPa) : 560-1150
-. 引張強さ(MPa): 685
-. 熱膨張係数(/K-1(20~100℃): 5.3X10-6
-. 熱伝導率(W/m-K) : 126
-. 低効率(Ω-m): (5.3-5.5)×10-8
TZM合金は高融点、高い強度等の特性を有しており、
性能面において純モリブデンより性能面で優れております。
TZM合金は、そのすぐれている性能から多くの領域において使用されています。
特に宇宙航空産業のノズル、導管等に良く利用されています。
そして、電子電機工業分野でも幅広く利用されています。
例えば、電子管陰極、半導体薄膜集積回路等々。
特性 | 成分 | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ヤング率 | 引張強さ | 伸び | 耐力 | 熱伝導率 | 比重 | 沸点 | 膨張係数 | 融点 | Al | C | Ca | Cu | Fe | Mg | Mo | P | Si | Ti | Zr |
320Gpa | 685Mpa | 20% | 560-1150Mpa | 126W/mK | 10.2g/cm³ | 4612℃ | 5.3×10-6/℃ | 2617℃ | 0.002% | 0.01-0.04% | 0.0015% | 0.001% | 0.003% | 0.002% | 99.3% | 0.001% | 0.002% | 0.5% | 0.07-0.12% |
関連商品
分類名 | 特性 | 用途 | その他説明 | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
比重 | 引張強さ | 伸び | 耐力 | 膨張係数 | 熱伝導率 | ヤング率 | 融点 | 沸点 | 硬度 | 抗折率 | 磁性 | 電気抵抗(uΩ・m) | 温度係数(a×10⁻⁶℃) | 使用温度(℃) | 引張強さ(MPa) | 伸び(%) | 融点(℃) | 密度(g/㎝³) | 導電率 | 使用温度 | |||
TZM(Ti-Zr-Mo)合金 購入画面へ |
10.2g/cm³ | 685Mpa | 20% | 560-1150Mpa | 5.3×10-6/℃ | 126W/mK | 320Gpa | 2617℃ | 4612℃ | - | - | - | - | - | - | - | - | - | - | - | - | 真空炉部品、半導体、ノズル、導管、電子管陰極、 | TZM合金は高融点、高い強度等の特性を有しており、性能面において純モリブデンより性能面で優れております。 TZM合金は、そのすぐれている性能から多くの領域において使用されています。特に宇宙航空産業のノズル、導管等に良く利用されています。そして、電子電機工業分野でも幅広く利用されています。例えば、電子管陰極、半導体薄膜集積回路等です。 |
純モリブデン 購入画面へ |
10.3g/cm³ | 685Mpa | 20% | 560-1150Mpa | 4.8 | 138W/mK | 3.29Gpa | 2617℃ | 4612℃ | 220HV | 53.4 | 有 | - | - | - | - | - | - | - | - | - | モリブデンは、電極部品、真空部品、ヒーター等によく使われています。、 | |
純タングステン 購入画面へ |
19.3g/cm³ | 685Mpa | 20% | 560-1150Mpa | 4.2×10-6/℃ | 173W/mK | 410Gpa | 3420℃ | 5555℃ | 450HV | 53.4 | 有 | - | - | - | - | - | - | - | - | - | 半導体部品、真空炉部品、 | タングステンは、金属のなかでは融点が最も高く、金属としては比較的大きな電気抵抗を持っています。 |
TZM(Ti-Zr-Mo)合金 購入画面へ |
10.2g/cm³ | 685Mpa | 20% | 560-1150Mpa | 5.3×10-6/℃ | 126W/mK | 320Gpa | 2617℃ | 4612℃ | 450HV | 53.4 | 有 | - | - | - | - | - | - | - | - | - | 真空炉部品、半導体、ノズル、導管、電子管陰極、 | TZM合金は高融点、高い強度等の特性を有しており、性能面において純モリブデンより性能面で優れております。 TZM合金は、そのすぐれている性能から多くの領域において使用されています。特に宇宙航空産業のノズル、導管等に良く利用されています。そして、電子電機工業分野でも幅広く利用されています。例えば、電子管陰極、半導体薄膜集積回路等です。 |
コンスタンタン - 6J40丸棒 購入画面へ |
8.9g/cm³ | 390-450Mpa | 12-32% | 560-1150Mpa | 5.3×10-6/℃ | 126W/mK | 320Gpa | 2617℃ | 4612℃ | 450HV | 53.4 | 有 | 0.48±0.03 | 0~+40 | 0~400 | 390-450 | 12-32 | 1,300 | 8.9 | - | - | 、 | |
炭化タングステン(WC) - Co≦0.5% 購入画面へ |
15.5g/cm³ | 390-450Mpa | 12-32% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 1000-1500HV | 53.4 | 有 | 0.48±0.03 | 0~+40 | 0~400 | 390-450 | 12-32 | 1,300 | 8.9 | 522 | - | スパッタリングターゲット、磁気記憶ターゲット、ディスクターゲット、電子制御部品ターゲット、高温耐蝕耐摩材、 | 炭化タングステン(WC)は、スパッタリングターゲット材として需要が高く、寸法公差、平面度、純度及びその他不純物等への需要が非常に厳しいです。 そして、面粗度、抵抗値、結晶組織の均一性等厳しく求められます。 |
コンスタンタン - 6J22丸棒 購入画面へ |
8.1g/cm³ | 850-1200Mpa | 5-18% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 1000-1500HV | 53.4 | 有 | 1.33±0.07 | -20~+20 | -50~300 | 850-1200 | 5-18 | 1,420 | 8.1 | 522 | - | 、 | |
W75Cu25 購入画面へ |
14.5g/cm³ | 850-1200Mpa | 5-18% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 195 | 53.4 | 有 | 1.33±0.07 | -20~+20 | -50~300 | 850-1200 | 5-18 | 1,420 | 8.1 | 38% | - | 電極、錘、放電加工、ネジ、 | 銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。 |
W90% - WNiFe 購入画面へ |
17.1g/cm³ | 892.7-922.1Mpa | 36-45% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 28HRC | 53.4 | 有 | 1.33±0.07 | -20~+20 | -50~300 | 850-1200 | 5-18 | 1,420 | 8.1 | 38% | - | 遮蔽性、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等、 | 高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末治金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によってWNiFeとWNiCuなどがあります。 遮蔽性、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 |
コンスタンタン - 6J13丸棒 購入画面へ |
8.4g/cm³ | 480-550Mpa | 11-32% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 28HRC | 53.4 | 有 | 0.44±0.04 | -30~+20 | -50~300 | 480-550 | 11-32 | 970 | 8.4 | 38% | 5-45 | 、 | |
W70Cu30 購入画面へ |
14.0g/cm³ | 480-550Mpa | 11-32% | 560-1150Mpa | 5.3×10-6/℃ | 0.070W/cmK | 320Gpa | 2870 °C, 3143 K, 5198 °F | 6000 °C, 6273 K, 10832 °F | 175 | 53.4 | 有 | 0.44±0.04 | -30~+20 | -50~300 | 480-550 | 11-32 | 970 | 8.4 | 43% | 5-45 | 電極、錘、放電加工、ネジ、 | 銅タングステンは、タングステンに銅を配合して粉末治金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工に良く使われます。 |
分類名 | 成分 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
TZM(Ti-Zr-Mo)合金 購入画面へ |
Mo | Ti | Zr | C | Fe | Mg | Si | Ca | Al | P | Cu |
99.3% | 0.5% | 0.07-0.12% | 0.01-0.04% | 0.003% | 0.002% | 0.002% | 0.0015% | 0.002% | 0.001% | 0.001% | |
純モリブデン 購入画面へ |
Mo | Al | Fe | Ca | Mg | Ni | Si | C | N | O | - |
99.95% | 0.002% | 0.003% | 0.001% | 0.002% | 0.002% | 0.003% | 0.002% | 0.002% | 0.003% | - | |
純タングステン 購入画面へ |
W | Al | Fe | Ca | Mg | Ni | Si | C | N | O | Mo |
99.95% | 0.002% | 0.005% | 0.005% | 0.003% | 0.003% | 0.005% | 0.008% | 0.005% | 0.005% | 0.01% | |
TZM(Ti-Zr-Mo)合金 購入画面へ |
Mo | Ti | Zr | C | Fe | Mg | Si | Ca | Al | P | Cu |
99.3% | 0.5% | 0.07-0.12% | 0.01-0.04% | 0.003% | 0.002% | 0.002% | 0.0015% | 0.002% | 0.001% | 0.001% | |
コンスタンタン - 6J40丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | - | - | - | - | |
1.0-2.0% | -% | 39-41% | -% | -% | Bal.% | -% | - | - | - | - | |
コンスタンタン - 6J22丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | Fe | - | - | - | - |
0.50-1.50% | ≦0.20% | Bal.% | 19.0-21.5% | 2.7-3.2% | -% | 2.0-3.0% | - | - | - | - | |
W75Cu25 購入画面へ |
W | Cu | - | - | - | - | - | - | - | - | - |
75% | Balance% | - | - | - | - | - | - | - | - | - | |
W90% - WNiFe 購入画面へ |
W | Ni | Fe | - | - | - | - | - | - | - | - |
90% | 7.0% | 3.0% | - | - | - | - | - | - | - | - | |
コンスタンタン - 6J13丸棒 購入画面へ |
Mn | Si | Ni | Cr | Al | Cu | Fe | - | - | - | - |
11-13% | -% | 2.0-5.0% | -% | -% | Bal.% | -% | - | - | - | - | |
W70Cu30 購入画面へ |
W | Cu | - | - | - | - | - | - | - | - | - |
70% | Balance% | - | - | - | - | - | - | - | - | - |
TZM合金 TZM(Ti-Zr-Mo)合金 板 材 対応可能寸法
長さ(L) | 厚み(t) | 幅(W) | 価格 | 納期 |
---|---|---|---|---|
50~500mm | 1~5mm | 50~200mm | ¥ 2,000~ | 25日 |
50~500mm | 6~10mm | 50~500mm | ¥ 3,000~ | 25日 |
50~500mm | 11~100mm | 50~500mm | ¥ 3,750~ | 25日 |
関連商品
コンスタンタン - 6J13丸棒
見積対象商品 納期:25日
【原産国】CHINA
【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々
【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い(480℃以下)ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。
TZM(Ti-Zr-Mo)合金 板材
¥1,550~ 納期:25日
【原産国】CHINA
【用途】その他,真空炉部品,半導体,ノズル,導管,電子管陰極
【商品說明】TZM(Ti-Zr-Mo)合金: 英語名称:TZM-ALLOY (Titnaium-Zirconium-Molybdenum Alloy) 成分: Mo≧99.3% Ti 0.5%、Zr 0.07-0.12、C 0.01-0.04 その他成分: Fe < 0.003%、Mg < 0.002%、Si < 0.002%、Ca < 0.0015%、Cu < 0.001%、C < 0.002%、Al < 0.002%、P < 0.001% -. 密度:10.2g/㎝⊃3; -. 融点:2617℃ -. 沸点:4612℃ 性能: -. 伸び(%) : <20 -. ヤング率(GPa) : 320 -. 耐力(MPa) : 560-1150 -. 引張強さ(MPa): 685 -. 熱膨張係数(/K-1(20~100℃): 5.3X10-6 -. 熱伝導率(W/m-K) : 126 -. 低効率(Ω-m): (5.3-5.5)×10-8 TZM合金は高融点、高い強度等の特性を有しており、 性能面において純モリブデンより性能面で優れております。 TZM合金は、そのすぐれている性能から多くの領域において使用されています。 特に宇宙航空産業のノズル、導管等に良く利用されています。 そして、電子電機工業分野でも幅広く利用されています。 例えば、電子管陰極、半導体薄膜集積回路等々。
W90% - WNiFe 角材
¥1,950~ 納期:30日
【原産国】CHINA
【用途】遮蔽材,錘
【商品說明】高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末冶金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によって、WNiFeとWNiCuなどあります。 遮蔽材、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 ◎ 材質(%) : W90% ◎ Ni : 7.0 ◎ Fe : 3.0 ◎ 密度(g/cc) : 17.10 ◎ 硬度(HRC) : 28 ◎ 弾性率(x106 psi) : 45 ◎ 高張力(ksi) : 120
W90% - WNiFe 板材
¥1,150~ 納期:20日
【用途】遮蔽材
【商品說明】高比重合金は、タングステンにNi、Cu、Mo、Crなどを配合して粉末冶金法でできる合金であり、優れた機械加工性と遮蔽性などを有しています。 高比重合金は、特製と用途によって、WNiFeとWNiCuなどあります。 遮蔽材、ダーツ用バレル、錘、ゴルフクラブ、ルアー、コリメータ、バランサー、高温で金型用、制振材等様々な分野に使用されています。 ◎ 材質(%) : W90% ◎ Ni : 7.0 ◎ Fe : 3.0 ◎ 密度(g/cc) : 17.10 ◎ 硬度(HRC) : 28 ◎ 弾性率(x106 psi) : 45 ◎ 高張力(ksi) : 120
コンスタンタン - 6J40フープ
見積対象商品 納期:25日
【原産国】CHINA
【用途】電子機器,計測器,産業機器の抵抗やコンポネントの製造等々
【商品說明】コンスタンタンは、銅とニッケルを主成分とする抵抗合金は、AC機器の可変抵抗および耐歪み部品の製造に適しています。 抵抗温度係数が低く、動作温度範囲が広い(480℃以下)ため、優れた機械的処理性能、耐食性を有しており、はんだ付け等が容易です。 計測器、電子機器、産業機器の抵抗器やコンポーネント等の作成によく使用されています。 精密抵抗器、スライド抵抗器、抵抗ひずみゲージとしてAC回路での使用にも適しています。 そして、熱電対および熱電対の補償線材としても使用できます。
純モリブデン ワイヤー
¥17,000~ 納期:25日
【原産国】CHINA
【商品說明】モリブデンは、電極部品、真空部品、坩堝、ヒーター、溶接等によく使われています。(黒皮) 成分: Mo≧99.95、Al<0.002、Fe<0.003、Ca<0.001、Mg<0.002、Ni<0.002、Si<0.003 C<0.002、N<0.002、O<0.003 融点 : 2620℃ 沸点 : 4639℃ 比重 : 10.3g/c㎥; 熱伝導率 : 138W/m・K 電気抵抗率 :53.4nΩ・m 熱膨張率 : 4.8um/m・K ヤング率 :3.29GPa
W70Cu30 板材
¥750~ 納期:5日
【原産国】CHINA
【用途】電極,錘,放電加工
【商品說明】銅タングステンは、タングステンに銅を配合して粉末冶金法によって製造されます。 高い導電性と銅熱性を有していることから、電極、放電加工によく使われます。 成分/特性: W(%) 70% Cu(%) barace その他(%) 0.28% 比重 14.0g/㎤ 硬度(HB) 175 導電率(%IACS) 43
コバール(Kovar) 板材
見積対象商品 納期:25日
【原産国】CHINA
【用途】硬質ガラスやセラミック等の封着用,ICリードフレーム,高出力通信管部品,トランジスタのリードキャップ等
【商品說明】コバール(Kovar)は、鉄(Fe)に、ニッケル(Ni)、コバルト(Co)を配合した合金である。 コバールは、常温付近では硬質ガラスに近い低熱膨張率を備えており、低温組織が良好で安定しているため、硬質ガラスやセラミック等の封着用として使われいます。 そして、その特性を利用して、ICリードフレーム、高出力通信管部品、トランジスタのリードキャップ等にもよく利用されています。 Kovar合金の化学成分(%): Ni:28.5~29.5%、 Co:16.8~17.8%、 Fe:Bal C≦0.03%、Mn≦0.5%、Si≦0.30%、P≦0.02%、S≦0.02%、Cu≦0.02%、Cr≦0.2%、Mo≦0.2%、 -. 密度: 8.25g/㎤ -. 熱膨張係数: 45.2~51.5 (×10⁻⁷/℃)(20~450℃) -. 熱伝導率: 0.05 (cal/㎝/Sec.℃) -. 電気抵抗率: 50 (uΩ・㎝ at25℃) -. 引張強さ: 55 (㎏/㎜⊃2;) コバール(Kovar)溶接性能: コバール(Kovar)は、ろう付け、溶接、抵抗溶接などの方法で、銅、鋼、ニッケルなどの金属と溶接することができます。合金中のジルコニウムの含有量が0.06%を超えると、プレートのアルゴンアーク溶接の品質に影響を与え、溶接部に亀裂が入ります。 コバール(Kovar)加工性能: コバール(Kovar)の加工性能は、切削性はオーステナイト系ステンレス鋼に似ています。加工の際、低速切削には高速度鋼または超硬合金工具がよく使用されます。 コバール(Kovar)の切削性は良好であり、切削中に冷却材の使用も可能です。 コバール(Kovar)の部品熱処理方法: コバール(Kovar)の熱処理は主に、応力除去焼鈍、中間焼鈍、精製脱気処理、および酸化前処理に分類されます。 1.応力除去焼きなまし 機械加工後の部品の残留応力を除去するために、応力除去焼きなましを行う必要があります。470〜540℃、保度1〜2時間で冷却します。 2.中間焼きなまし 冷間圧延、冷間引抜き、冷間プレスの過程で合金によって引き起こされる加工硬化現象を排除するためには、加工を継続することが求められます。 アーティファクト乾燥水素で750〜900℃に加熱し、アンモニアまたは真空状態で、14分〜1時間保持してから、炉冷、空冷または水焼入れする必要があります。 3.精製および脱気処理 部品形成後、酸化前処理の前に、湿式水素処理が必要であり、処理の前にオイル除去が必要です。 湿った水素の中で、950〜1050℃に加熱し、10〜30分間保持してから、冷却します。 4.予備酸化処理: 湿式水素処理後に、通常、封着前に予備酸化処理を行い、合金の表面均一な厚みになるようにし、 基板にしっかりと結合させてから、溶融ガラスで緻密な酸化膜が形成させるようになります。 部品は、湿った水素で処理されたあとに、約800°Cの空気の中で酸化されます。部品の重量増加は、0.2〜0.4 mg / cm2の範囲であります。 この合金は熱処理での硬化はできません。 コバール(Kovar)の表面熱処理方法: コバール(Kovar)の表面処理は、サンドブラスト、研磨、および酸洗することができます。 部品をガラスで密封した後、溶接を容易にするために、密封中に生成された酸化膜を除去する必要があり、部品を10%塩酸+ 10%硝酸と混合させます。 水溶液中で、約70°Cに加熱し、2〜5分間浸透させます。 この合金は優れた電気めっき特性を備えており、表面に金、銀、ニッケル、クロムなどの金属のめっき処理ができます。 そして、多くの場合、部品間の溶接または熱圧着が容易にできるため、銅、ニッケル、金、錫等でメッキ処理を行うことができます。 高周波電流伝送容量を改善し、接触抵抗を減らして通常のカソード放出特性を確保するには、金メッキまたは銀メッキを行います。 ニッケルまたは金を使用して、デバイスの耐食性を向上させることもできます。

TZM合金は、モリブデンをベースにジルコニウム、チタン及びカーボンを少量加えて作られる合金です。
ジルコニウム、チタン、カーボンを入れることによって、合金の再結晶温度を大幅に上昇させ、材料の性質を大幅に改善できます。
実験では、モリブデンは1201℃ぐらいで引張強さが下がっていくのに対して、
TZM合金の引張強さ変わらずそのままの強さを維持されると同時に、強度の工場も確認できています。
このようにTZM合金は、その材質の特性向上によって用途もより広く使われています。

TZM合金は、耐高温材料として、高温での優れた機械特性を有しています。
一方で、耐酸化性には劣っているため、高温では自らを守るため耐酸化層を作り、高温では寿命が短いともいわれています。
この弱点を克服するため、表面にコーティングを施したりして利用されています。
TZM合金は、良好な曲げ性能に対する抵抗性を有しています。
それは高温ではより優れた効果を発揮しているため、耐高温用途として広く使われています。
イーメタルズでは、TZM合金の板材、丸棒だけではなく、特殊形状の加工も行っていますので、お問い合わせください。
1.モリブデン丸棒
2.モリブデン板材
3.モリブデン丸板材
4.モリブデンワイヤー
5.モリブデン丸パイプ
