4面フライス アルミ A2017 - 4面フライス
4面フライス アルミ A2017 - 4面フライス

4面フライス アルミ A2017 - 4面フライス


　 　 　 　 　 　 　 　 　 　
アルミニウム ー 4面フライスの加工精度 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
◎ 寸法公差 　 　 　 　 　 　 　 　 　
幅/長さ 公差 Minレンジ 　 　 　 　 　 　
長さが700以下 長さが700以上 　 　 　 　 　 　
～100 ±0.05 0.02 0.02 　 　 　 　 　 　
～700 ±0.08 0.04 0.05 　 　 　 　 　 　
～1000 ±0.08 　 0.10 　 　 　 　 　 　
～1500 ±0.10 　 0.10 　 　 　 　 　 　
～3047 ±0.30 　 0.30 　 　 　 　 　 　
＜ ISO1（基準温度20℃）、JISZ8703（標準温度±2℃）に準拠し、20℃±2℃の温度管理を実施した上での保証公差です ＞ 　 　 　
　 　 　 　 　 　 　 　 　 　
◎ 直角度 － 長さLを基準とした幅Wの直角度（mm） 　 　 　 　 　 　 　
幅/長さ ～100 ～200 ～300 ～400 ～500 ～1000 ～1500 ～3048 　
～40 0.0015 0.03 0.045 0.08 0.1 100につき0.02 0.3 　
～300 0.0015 0.03 0.045 0.06 0.075 100につき0.02 0.3 　
～1520 　 　 　 0.06 0.075 100につき0.015 0.15 　
　 　 　 　 　 　 　 　 　 　
＊500W×500L以下の時は4直角 　 　 　 　 　 　 　
　上記を超えるときは基準面1直角のみ適用 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
◎ 平行度 〔標準公差適用時（mm）〕 　 　 　 　 　 　 　
(長さ) 　 　 　 　 　 　 　 　 　
幅/長さ ～300 ～350 ～500 ～540 ～3047 　 　 　 　
～300 0.03 0.03 0.03 0.03 0.03 　 　 　 　
～350 　 0.03 0.04 0.04 0.04 　 　 　 　
～1520 　 　 0.05 0.05 幅100につき0.01 　 　 　 　
　 　 　 　 　 　 　 　 　 　
(幅) 　 　 　 　 　 　 　 　 　
幅/長さ ～300 ～350 ～500 ～540 ～3047 　 　 　 　
～300 0.03 0.03 0.04 0.04 0.05 　 　 　 　
～350 　 0.03 0.04 0.04 長さ100につき0.01 　 　 　 　
～1520 　 　 0.05 0.05 長さ100につき0.01 　 　 　 　
　 　 　 　 　 　 　 　 　 　
◎ 並行度 〔Minレンジ適用時mm）〕 　 　 　 　 　 　 　
幅/長さ 長さが700以下 長さが700以上 　 　 　 　 　 　 　
～100 0.02 0.04 　 　 　 　 　 　 　
～700 0.04 0.05 　 　 　 　 　 　 　
～1000 　 0.05 　 　 　 　 　 　 　
～1500 　 0.10 　 　 　 　 　 　 　
～3047 　 0.30 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　


関連商品

その他材料比較
4面フライス アルミ A2017 - 4面フライス 対応可能寸法

長さ(L)厚み(t)幅(W) 価格 納期
5~650mm 3mm 5~7.99mm 見積依頼 7日
8~1,690mm 3mm 8~19.99mm 見積依頼 7日
20~3,047mm 3mm 20~1,247mm 見積依頼 7日
5~650mm 4~7mm 5~7.99mm 見積依頼 7日
8~1,690mm 4~7mm 8~19.99mm 見積依頼 7日
20~3,047mm 4~7mm 20~1,247mm 見積依頼 7日
5~650mm 8~18mm 5~7.99mm 見積依頼 7日
8~1,690mm 8~18mm 8~19.99mm 見積依頼 7日
20~3,047mm 8~18mm 20~1,247mm 見積依頼 7日
15~2,280mm 20~30.5mm 15~19.99mm 見積依頼 7日
20~3,047mm 20~30.5mm 20~1,247mm 見積依頼 7日
20~3,047mm 32~41mm 20~1,247mm 見積依頼 7日
20~3,047mm 45~51mm 20~1,247mm 見積依頼 7日
30~3,047mm 55~61mm 30~1,247mm 見積依頼 7日
40~3,047mm 65~95mm 40~1,247mm 見積依頼 7日
40~3,047mm 100mm 40~1,247mm 見積依頼 7日
100~3,047mm 110~120mm 100~1,247mm 見積依頼 7日
100~2,497mm 130~140mm 100~1,247mm 見積依頼 7日
100~2,497mm 150mm 100~997mm 見積依頼 7日

関連商品

6面フライス ステンレス SUS316 - 6面フライス

ステンレス SUS316 - 6面フライス

見積対象商品 納期：7日

【原産国】日本

【用途】その他,船舶部品,海水ポンプ,配管部材,バルブ等

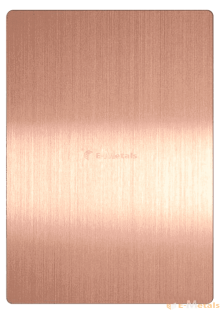

銅 タフピッチ銅 - 4面フライス 4F材

タフピッチ銅 - 4面フライス 4F材

見積対象商品 納期：7日

【原産国】日本

【用途】その他,化学工業,装飾品,日用品,照明器具反射板,フィン,タンク類

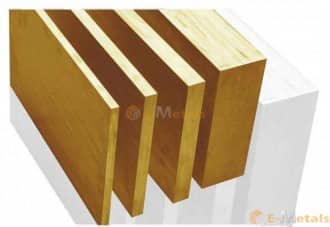

6面フライス 伸銅 クロム銅 - 6面フライス

伸銅 クロム銅 - 6面フライス

見積対象商品 納期：7日

【原産国】日本

【用途】その他,シーム溶接電極,スポット溶接電極

ベリリウム銅 ベリリウム銅(50合金) - 6面フライス 6F材

ベリリウム銅(50合金) - 6面フライス 6F材

見積対象商品 納期：7日

【原産国】日本

【用途】その他,航空機部品,溶接機部品,金型材

アルミニウム A1100P - 6面フライス 6F材

A1100P - 6面フライス 6F材

見積対象商品 納期：7日

【用途】熱交換器部品,その他,装飾品,日用品,電線,はく,反射板,化学工業タンク類,溶接線

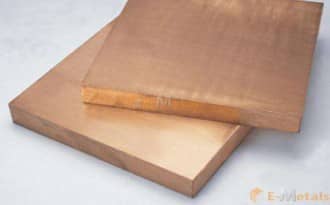

4面フライス 伸銅 ベリリウム銅(25合金) - 4面フライス
